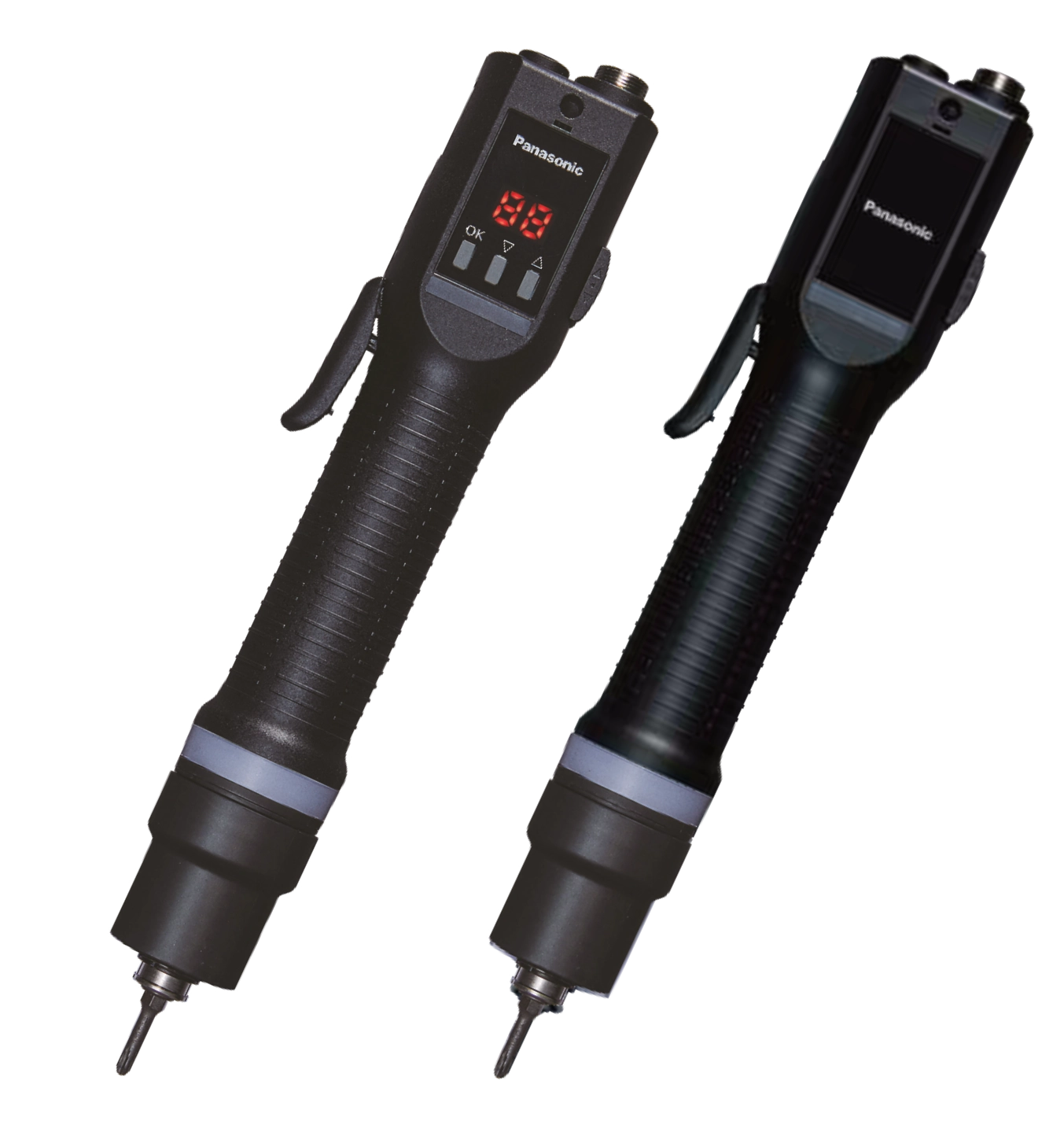

Panasonic EYADA-Series
Die neueste Generation Elektroschrauber von Panasonic. Visualisieren Sie Ihre Verschraubungsergebnisse und erhöhen Sie die Qualität in Ihrer Produktion durch den neuen Lichtring und die Zählfunktion der Geräte.
Alle Modelle:
- Drehmoment-Bereich von 0,30 – 4,40 Nm
- ESD komplett ableitfähig
- Brushless-Motor für lange Standzeit
- Hebelstart und Schubstart in einem
- LED-Lichtring für Statusanzeige

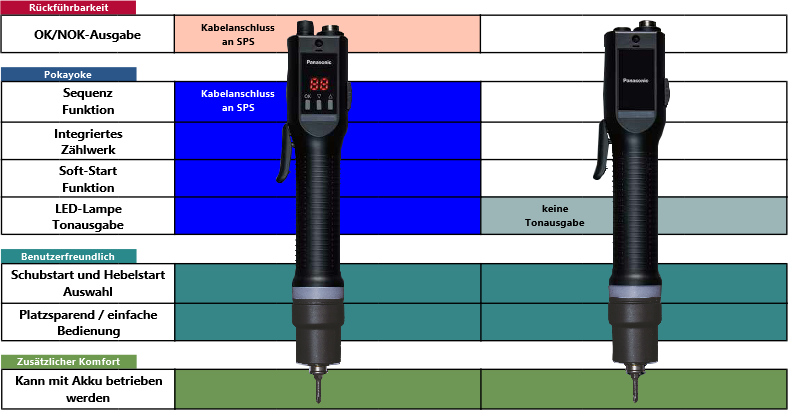

TYPE A: WLAN mit Data-Output für Drehmoment
TYPE B: WLAN mit OK/NOK Ausgabe
TYPE C: Kommunikation über Kabel zur SPS möglich
TYPE D: Keine Kommunikation / kein Buzzer
Modelle der Panasonic EYADA-Series
| TYP | Wireless A | Wireless B | ||||
|---|---|---|---|---|---|---|
| Model | EYADA212WA | EYADA218WA | EYADA407WA | EYADA212WB | EYADA218WB | EYADA407WB |
| Drehmomentbereich | 0.3 - 2.5 Nm | 0.3 - 2.0 Nm | 1.5 - 4.4 Nm | 0.3 - 2.5 Nm | 0.3 - 2.0 Nm | 1.5 - 4.4 Nm |
|
Drehzahlbereich U/min. |
300 - 1.200 U/min. |
450 - 1.800 U/min. |
160 - 650 U/min. |
300 - 1.200 U/min. |
450 - 1.800 U/min. |
160 - 650 U/min. |
| Motor | Bürstenloser Hochleistungsmotor | |||||
| Bitaufnahme | 6.35mm Bitaufnahme / One-Touch Bitwechsel-System | |||||
| Startmethode | Schubstart und Hebelstart möglich / Gerät kann beide Startmethoden | |||||
| Gewicht | 0,630 kg | |||||
| Steuergerät | EYSZP001 | |||||
| TYP | Wired C | Basic D | ||||
|---|---|---|---|---|---|---|
| Model | EYADA212XC | EYADA218XC | EYADA407XC | EYSDA212XD | EYSDA218XD | EYSDA407XD |
| Drehmomentbereich | 0.3 - 2.5 Nm | 0.3 - 2.0 Nm | 1.5 - 4.4 Nm | 0.3 - 2.5 Nm | 0.3 - 2.0 Nm | 1.5 - 4.4 Nm |
|
Drehzahlbereich U/min. |
300 - 1.200 U/min. |
450 - 1.800 U/min. |
160 - 650 U/min. |
1.200 U/min. |
1.800 U/min. |
650 U/min. |
| Motor | Bürstenloser Hochleistungsmotor | |||||
| Bitaufnahme | 6.35mm Bitaufnahme / One-Touch Bitwechsel-System | |||||
| Startmethode | Schubstart und Hebelstart möglich / Gerät kann beide Startmethoden | |||||
| Gewicht | 0,630 kg | |||||
| Steuergerät | EYSZP001 | |||||
Zubehör EYADA/EYSDA
| Steuergerät | EYSZP001B |
| Akku-Pack-Adapter | EYSZP002B |
| Kabel 3m | EYSXC130B |
| Kommunikationskabel | EYAXC230B |
| Geräteaufhänger | EYSXA100B |
| Pistolengriff | EYSXA102B |
| WLAN-Controller | EYARW1B |
| Controller-Software | EYASW1B |
WLAN-Controller EYARW1
| Modell | EYARW1 |
|---|---|
| Kommunikations- Daten | OK/NOK - Konvertiertes Drehmomentergebnis - Laufrichtung - Umdrehungen - Schraubzeit |
| Netzteil | Input: AC100-240V 50-60Hz / Output: DC24V/1.0Ah |
| Kommunikations- Methode | WLAN (IEEE802.11a/b/g/n) |
| Frequenzband | 2.412-2.472GHz / 5.180-5.240GHz |
| WLAN-Kanal | 2.4GHz Band: 1ch-13ch / 5GHz Band: 36, 40, 44, 48ch |
| WLAN-Reichweite | 2.4GHz: ca. 16m / 5GHz: ca. 10m |
| Geräte max. | Maximal 8 Geräte können verbunden werden |
| Strombedarf | ca. 30W |
| Maße (LxHxB) | 239 mm x 150 mm x 41 mm / Höhe mit Antenne 281 mm |
| Gewicht | 550g |
| Anschlüsse | 2 x Ethernet / 1 x USB-A |
| Datenspeicherung | ca. 200.000 Werte können gespeichert werden |
